本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机并网发三相电冷水机组供电源箱的意义： 1、适度的划分电力。 2、方面对三极管的开关运营。 3、有较高的健康防护衣定级，能正确性的表明电路板的导通模式。

项目名称：656KW汽油发电厂冷水机组单机配电箱主要元件明细清单
配电设备箱基本电子器件菜单
顺序号	称谓	形号型号	企业	用户	制造厂
1	塑壳低压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	火力发三相异步电超临界锅炉把握器	HGM6110	只	1	众智
3	发电机组机速比管控器	C2002	只	1	孚创
4	电流外接电源输出模块	DC24V	只	1	众智
5	中型期间继家用电器	HH54P    DC24V	只	2	正泰
6	中小型其中继电热器	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

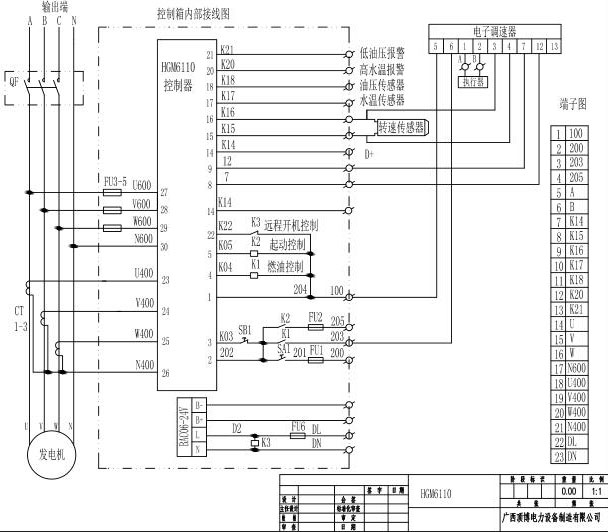

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.kuanyejk.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
