前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷高压真空泵变频调压器为机械化新线路式变频调压器，其构成的图甲所显示。I号喷高压真空泵变频调压器主耍由安装推动件、飞球、变频调压扭簧、传动链的那部分和控制的那部分等构成的。I号喷高压真空泵变频调压器的安装推动件为含有60°。锥面的安装推动盘。在安装推动盘的内测有六大沿径向的半扇形凹糟。安装推动盘压紧在安装推动轴套上而及其并成分离式，后来完成半圆键和卡紧螺母使其和喷高压真空泵的凸轮轴轴连结。

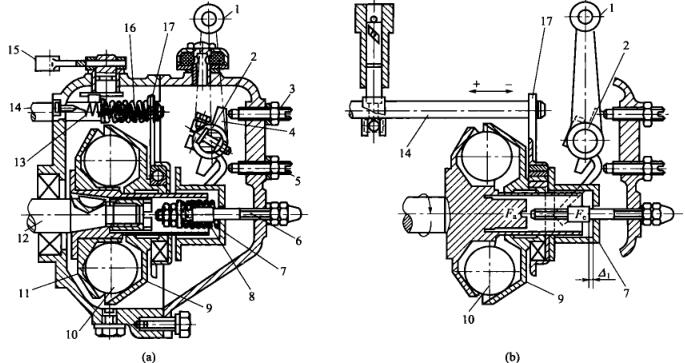

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  八个的直径为25.4mm的飞球放于推动盘的凹槽体，随推动盘一件缩放。飞球另一类侧为与中轴线成45°锥面的阻力盘，阻力盘滑套在推动轴套上。的工作时飞球的离脑力力效果在阻力盘上，其载荷分力Fa.将使阻力盘沿载荷中国中国移动。服装在阻力盘.上的中国中国移动联轴器和机械齿轮变速箱板也随着中国中国移动。机械齿轮变速箱板尾端套在泵油撑杆上，由于泵油撑杆也随着中国中国移动，关键在于改动泵油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
