今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

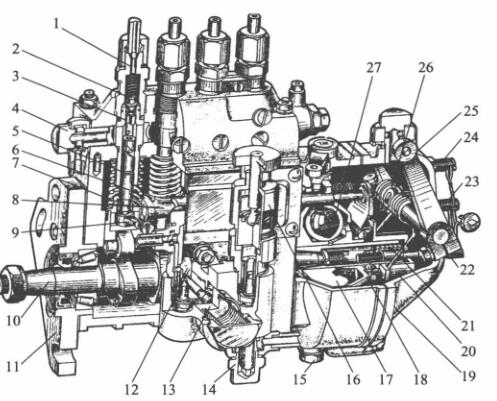

1-进行高压石油管道管道管线接头; 2-皮肤有油阀; 3-皮肤有油阀球; 4,14-进油螺母; 5-套简; 6-注塞泵; 7-注塞泵压缩压缩弹簧片; 8-油门拉杠;  9-调低臂; 10-气缸轴; 11-特定接盘; 12-石油管道管道泵扁心轮; 13-石油管道管道泵; 15-放油螺塞; 16-手真空泵;  17-驱动程序盘; 18-从动盘; 19-罩壳; 20-滑套; 21-矫正压缩压缩弹簧片; 22-油情况调低螺母; 23-怠速急停开关器螺母; 24-快速急停开关器螺母; 25-控速手柄; 26-控速压缩压缩弹簧片; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体总体的一般做用是确认泵油着手时时无时无刻刻刻的合理性，这对于多缸柴油车机而言的，还在确认各缸泵油时时无时无刻刻刻的相同性。起确认反应的步位是滑动下部分到调低垫件上三视图的极高H。当喷液压油泵凸轮轴轴齿轴与曲轴齿轴相对而言区域肯定时，H越大，柱塞泵开启进油孔的时时无时无刻刻刻越快，泵油着手时时无时无刻刻刻也越快。从一开端就，H越小，泵油着手时时无时无刻刻刻越时间延迟。因为要按照其设计的概念和试验台给出最合适的滑动体事情极高H，以确认泵油着手时时无时无刻刻刻的合理性。

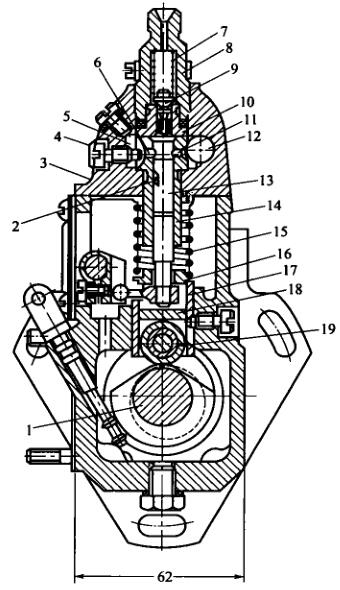

1-凸轮轴轴; 2-液压泵斜槽; 3-泵盖; 4-精准定位螺柱; 5-回油道; 6-回油孔; 7-油多阀大大板弹簧; 8-油多阀紧座;  9-油多阀; 10-油多阀球; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵大大板弹簧; 16-大大板弹簧座; 17-挺柱体:; 18-垫板; 19-滚珠

  对待多缸机，各分泵的H值应一样。设定垫件在喷液压油泵恢复出厂设置时均已调好，不能够随着调换。垫件是用高耐磨的原材料制出并举行热正确处理以增进氏硬度，以至于在实用中后易受损。如长时段在实用后受损较多，可换面在实用。

  喷高压汽油阀泵体分左右两好几部分，喷高压汽油阀上体中用装配齿轮泵偶件及冒油阀偶件，生殖器中用装配凸轮轴轴、滑轮体和输高压汽油阀等。泵体前侧中西部打有检视窗孔，以供检测和设定泵油位。下方有检视汽油机油面的检视孔。喷高压汽油阀上体有一种油道，与各齿轮泵套筒外卖的马蹄形油槽相似。马蹄形油槽则与齿轮泵套筒上的进、回油孔相似。由输高压汽油阀供来的底压油能够进软管管金属接头开启油道中。油道中的汽油心理压力由装在回软管管金属接头内的回油阀管控，一规定增加在5～10kPa区域内。汽压过低，在齿轮泵下行带宽时，汽油不能够短时间内能够进油孔开启齿轮泵上侧油腔。当油位太多而使汽压上升时，剩余的汽油会顶开回油阀流入了汽油细滤器中。
